一、概述

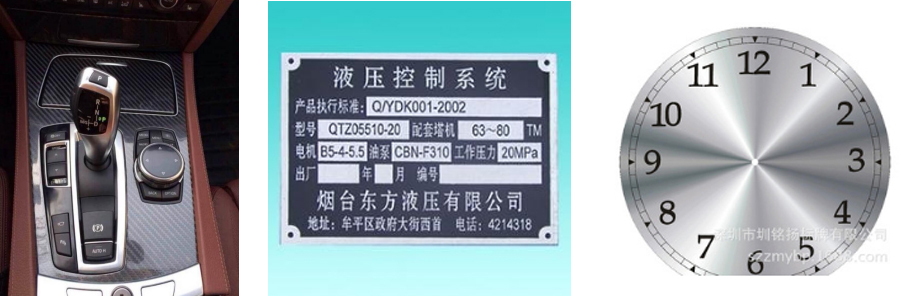

SSFJ系统是一种适用于各种铝材、不锈钢等金属和各种氨基漆涂层的单组分烘烤型亮光油墨。烘烤固化后的墨膜具有良好的附着力和各项优异的耐性，印刷适性良好。多用于汽车内饰件、钟表面板、金属标牌、阳极氧化材料的印刷。

二、性能特点

1、对各种金属材料和氨基漆涂层附着力优良，耐冲压、冲切，后加工性能良好。

2、单组分使用，自然放置不会固化。

3、耐水、耐汽油、耐酒精、耐化学品性能优良，具有一定的耐芳烃类溶剂性能。

4、高光泽，硬度高，耐划伤性、耐磨擦性优秀。

5、可耐180℃高温，白色180℃高温长时间（一小时）烘烤不黄变。

三、稀释

调整印刷粘度请用：SS-718稀释剂（标准）

                              SS-783稀释剂（慢干）

通常，在油墨中加入15-30%的稀释溶剂调整到适合印刷的粘度即可进行印刷。

四、干燥条件

油墨类型：烘烤干燥型

20% SS-783稀释剂稀释，常温（25℃）条件下约40分钟可达表面干燥，表干后可进行下一色印刷，印刷完成后必须烘烤干燥，否则会导致附着不良和各项耐性较差。

烘烤温度和烘烤时间关系如下：

注意：最佳的烘烤温度为140℃ 时间为40分钟。

五、清洗

清洗网板请使用上述溶剂或SS-485清洗剂，若清洗剂干燥速度太快，可混合10-20%SS-705稀释剂来清洗。

网版类型：请使用耐酮系的网版

六、油墨性能

印刷条件：

油墨型号：SSFJ-911黑

印刷基材：铝片

网    版：300目

干燥条件：140℃ 30分钟

七、注意事项

1、因客户金属材料、不锈钢、涂层等不尽相同，所以批量使用前请先进行附着力确认。

2、SSFJ原色油墨表面张力低，表层不能重涂。有重涂要求的请预先告知，将提供高表面张力SSFJ油墨进行对应。

3、SSFJ原色墨高温干燥后耐醋酸乙酯擦拭20次左右，若需要更高耐性，可使用SSFJ-5482A黑，SSFJ-5484A白及对应的色墨，能耐醋酸乙酯擦拭超80次。

4、对某些金属材料附着力仍不佳或者耐水煮性能不好时，可添加3-5%的SS-添加剂880。加入SS-添加剂880的油墨不会固化，下次仍可使用，但油墨光泽会轻微下降。

八、环保性

1、符合ROHs、REACH、ASTM F963、EN71-3（金银色除外）、加州65等法规要求，符合GB 38507-2020对VOCs的管控要求。

2、对PAHs有管控要求的，请谨慎使用。

3、SSFJ-611白，SSFJ-911黑，SSFJ-140红，SSFJ-151红，SSFJ-391蓝，SSFJ-037蓝，SSFJ-260黄为低卤素油墨。

SSFJ系列设定色一览

耐候仪测试结果：     5：720小时不褪色         4：360小时不褪色

3：180小时不褪色    2：130小时不褪色          1：90小时不褪色

以上数据是敝公司多次试验所得，敝公司保证所提供资料的真实性。鉴于印刷材料、施工条件的不同，敝公司不能作出任何承诺。

敝公司有权对自己的产品进行改进。其规格如有任何改动，恕不提前通知。
